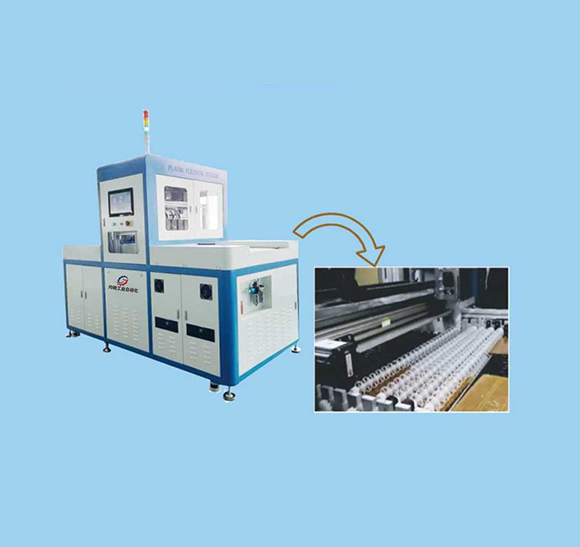

| 型 号： | JC-C006 | 输 送 方 式： | 滚轮输送 |
| 设备外形尺寸 ： | 1200*1150*1150 (1500) mm | 支 持 板 厚： | <3mm （特殊规格厚板需做特殊定制） |
| 等离子气体发生器 ： | 500-700W可调；可选700-1200W（高功率版本） | 旋转喷枪 ： | 处理宽度直径：50mm，可选70、30、20mm |
| 有效处理高度： | 5mm | 处理速度： | 2~4米 |
| 控制系统： | 卡板检测、等离子体异常检测 保护盖板掀开检测 | 工作气体： | 无水无油压缩空气；可选氯气、氮气等 |
■ 可双面处理，可根据产能来定制设备；
■ 大气压下处理，不需要特殊气体，使用简便；
■ 卡板异常检测，过载保护、短路保护、断路保护、温度保护；
■ 显著改善表面亲水性，增强结合力，去除表面油污，指纹等有机物污染；
■ 适用于各行业中的硬板、软板、玻璃、塑料、高分子薄膜及橡胶制品；
